LN2000分散控制系統是山東魯能控制有限公司推出的一種新型的分送控制系統（DCS）產品，是公司承擔完成的山東電力集團公司重大科技公關項目，2003年7月28日通過了山東省科技廳組織的專家鑒定，獲山東省科技進步一等獎。

    LN2000分散控制系統繼承和發揚了傳統DCS的優點，融計算機、網絡、控制以及現場總線技術于一體，具有開放地結構、分散的I/O模塊、簡潔的人機界面、靈活的控制組態、開放的通訊系統和強大的軟件功能。實現了控制功能分散，顯示、操作、記錄、管理集中，集數據采集、過程控制、生產管理于一體，能夠滿足大、中、小不同規模的生產過程的控制和管理需求，有著廣泛的應用領域。

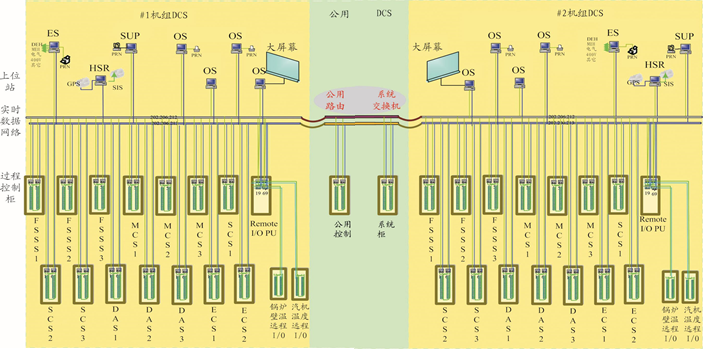

LN2000分散控制系統網絡結構圖如下(見“LN2000分散控制系統網絡結構圖”)

LN2000DCS采用計算機、通信和屏幕顯示技術，實現對生產過程的數據采集、控制和保護等功能，利用通信技術實現數據共享的多計算機監控系統，其主要特點是功能分散，數據共享，可靠性高。

LN2000DCS是一個多功能分級控制系統的結構體系，按功能可劃分為管理級、監控級、過程控制級、現場級。

1、現場級?，F(xiàn)場級設備一般位于被控生產過程的附近，典型的現場級設備是各類傳感器、變送器和執行器。它們將生產過程中的各種物理量轉換為電信號，或符合現場總線協議的數字信號，送往控制站或數據采集站。或者將控制站輸出的控制量轉換成機械唯一，帶動調節機構，實現對生產過程的控制。

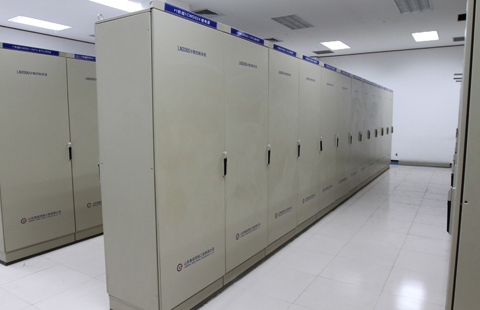

2、過程控制級。過程控制級可分為現場控制站和數據采集站兩種主要類型，直接與檢測儀表和執行機構相連，完成工藝過程數據的采集和處理，并對工藝過程進行控制和監視。過程控制站有過程通道（I/O）單元和主控制單元（MCU）組成，過程通道負責信號和轉換，主控制單元負責運算處理。

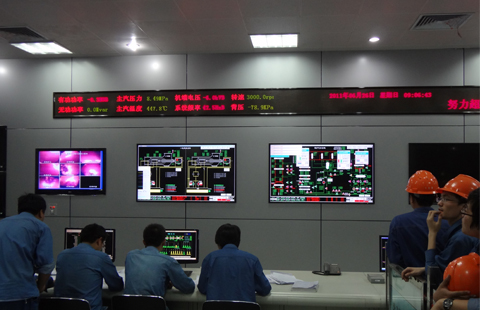

3、監控級。監控級有人機接口及有關外圍設備組成，該級主要完成監視控制，以及集中監視操作處理等功能，主要設備有操作員站、工程師站和歷史站等。其中操作員站安裝在中央控制室，工程師站和歷史站一般安裝在電子設備間。

4、管理級。管理級是DCS機構中最上面的一級，由管理人員人機接口等組成。該級以綜合信息管理與處理功能為主，包括生產調度、系統協調、質量控制、制作報表、收集運行數據和進行綜合分析、提供決策支持等。

1、高速、穩定的通信系統

LN2000系統采用了兩級通信：實時數據網和CAN現場總線。實時數據網采用以太網協議并采用冗余配置，通信速率為 100M，滿足了高速、可靠、開放的工業控制計算機網絡要求。CAN現場總線負責一個過程控制站與其下層各I / 0模塊之間的通信，也采用冗余配置，過程控制站與I / 0模塊之間的通信采用主從方式，使通信更加可靠。復位無憂的安全控制器技術，使得控制平穩，現場設備無故障無擾動恢復。

2.全冗余的系統結構

LN2000系統應用冗余的供電系統、冗余的通信網絡、冗余控制站和冗余的CAN現場總線來保證系統的連續正常運行。任一路電源故障不會影響系統的整體供電，從根本上保證了網絡的無擾切換，抗干擾能力強。數據廣播采用獨創技術，實現網絡流量均衡控制，避免網絡瓶頸現象。

3.高可靠性的系統部件

控制站采用低功耗CPU，無須風扇換熱，極大的延長了使用壽命，提高了工作的穩定性。冗余控制站之間實現了進程級監控，可靠性高。智能I/ 0模塊采用低功耗元器件，模塊化結構封裝，減小灰塵腐蝕，克服了插件式結構的缺點。熱電偶模塊內自動實現冷端補償，線性化處理，可實現零點、增益的自動校準，避免了漂移現象。AI通道與AO通道均為路路隔離。AI通道給變速器供電回路有過流保護，故障后自動恢復功能。

4、軟件系統操作簡單

 成熟、簡單、易用的組態軟件，LN2000系統選用成熟操作系統，用于系統組態、調試、維護，既可以離線使用，也可以在線使用。通過它可以進行系統所有軟件的組態，形成系統數據庫和操作員站的各種畫面、報表等。同時，控制算法組態軟件通過CAD的方法直接得到實現控制策略的工程圖紙，能大大縮短現場的開工調試時間和減少重復性的工作。

LN2000系統中的所有算法都是圖形化的，不僅組態方便，而且功能齊全。

5、系統使用和維護簡便

過程控制站支持在線修改下裝，調試修改控制邏輯簡便。自診斷功能強，可診斷至每個 I/ 0點，每個模塊I/0點數少，可帶電拔插，更換方便。每個冗余的設備都能夠在正常運行狀況下更換不影響系統工作。

6、支持多種對外接口

LN2000系統提供各種接口，如與長級信息監控系統（SIS）的接口、與管理信息系統（MIS）的接口等，接口可以采用標準的OPC協議、MODBUS協議，也可以采用客戶定制的非標準的協議。

主干網絡

網絡集成：工業以太網交換機

網絡形式：快速以太網

網絡介質：超5類雙絞線

拓撲結構：星型

接口形式：RJ-45

通信協議：TCP/IP

通信速率：100Mbps

數據流量：100,000點/秒

冗余：雙網  1:1冗余

網絡節點數：255個

網絡負荷：10%以下

二級網絡

網絡形式：CAN

網絡介質：雙絞線

拓撲結構：總線型

通信速率：1Mbps--20kbps可調

數據流量：5000點次/秒最大

智能模塊數：最多63個

網絡負荷：10%

過程控制站

AMD:Geode/500M/256MRAM

電子盤：DOM 512M

算法塊容量：10,000個

實時數據庫容量：10,000點

網絡形式：32為PCI總線，100Mbps Full Duplex

CAN接口：PCI總線

智能輸入/輸出模塊

模擬量精度：大信號0.1%  小信號0.3%

SOE分辨率：1ms，模塊安裝位置不受限制

人機接口界面

CPU：PIII/1T/4G DRAM

VRT/LCD分辨率：1600*1200

畫面刷新時間：0.5s以下

數據刷新時間：0.5s

可靠性

DPU冗余，電源冗余，網絡冗余

MTBF>100,000小時
