汽輪機數字電液控制系統LN2000-DEH是基于LN2000的分散控制系統。LN2000-DEH的硬件由LN2000的過程控制站（PU）、工程師站、操作員站及I/O模件組成，實現汽輪機發電機組的轉速和負荷的實際控制。LN2000是一套基于WINDOWS軟件平臺、融計算機、網絡、數據庫和自動控制技術為一體的工業信息技術系列產品。

    LN2000-DEH二套冗余配套的過程控制站實現了汽輪機的自動控制。過程控制站備份采用雙冗余進行，避免了通過第三網絡或平行電纜等單一通道的備份弊端。DPU與I/O模塊間的通信網絡采用了冗余配置CAN現場總線，提高了可靠性。由三通道配置三選二邏輯的專用獨立硬件與軟件組成OPC，實現超速控制及超速保護，確保汽輪機安全運行。

1.基本控制

轉速控制：轉速控制精度+1r/min

負荷控制：負荷控制精度+1.5MW

閥門控制

機前壓力控制

自動同步

自動增減負荷

一次調頻

2.ATC（做汽輪機自動控制）

自動完成汽輪機從啟動準備開始直至帶滿負荷為止的全部操作。

3.在線試驗

主、再熱蒸汽閥門的嚴密性、活動性和全行程試驗

103%超速、110%超速試驗

4.保護功能

具有110%超速和OPC超速兩種保護功能，汽輪機在甩負荷或者轉速飛升的緊急狀況下發出跳機信號，保證機組的安全。

全新升級：

增加了FIRST、PIDEX、ANMSEX、DELAYON、DELAYOFF等算法塊

增加了LN-GPS通過GPS衛星為系統授時的軟件

系統控制運算周期由原200ms、500ms縮短為100ms

增加了DEH各項控制功能相關邏輯

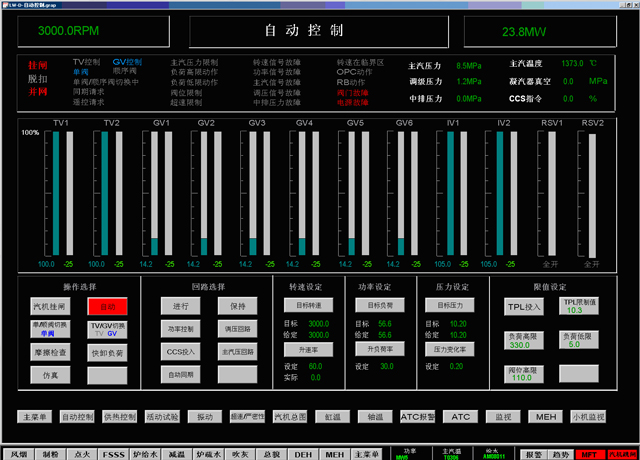

增加了DEH控制系統監控畫面

轉速采樣精度高、范圍廣、靈敏度高，能夠?qū)崿F(xiàn)0—5000rpm范圍的轉速采樣，對于低轉速情況可以精確的采集進系統，顯示精度可以達到小數點后2位；

    ATC可以使操作簡化，減少誤動作的可能，同時盡可能降低啟停過程中的熱應力，延長機組壽命；

超速保護系統對轉速進行了三取二，并且設計有硬回路和軟回路兩路保護功能，兩路保護互為冗余，獨立動作，保證保護動作的可靠性；

    既適用于高壓抗燃油系統又適用于低壓透平油系統，具有廣泛的應用性。

1.網絡配置及過程站

    DEH系統的過程控制站采用嵌入式低功耗CPU、64MRAM、32M電子盤（DOM）、雙100M以太網接口，雙CAN接口卡。其先進性在于分散的結構和基于微處理器的控制，這兩大特點加上冗余使得系統在具有更強的處理能力的同時提高了可靠性。100MB帶寬的高速以太網的高速公路通訊使各個控制器之間相互隔離，又可以通過它來相互聯系。

    過程控制站是冗余配置的，通過其內置的兩個互為冗余的以太網接口實現實時數據通信和站間的冗余。處于備用狀態的LN-PU能夠自動跟蹤運行的LN-PU，一旦主控狀態的LN-PU出現故障，備用LN-PU將立即承擔過程控制任務，實現LN-PU間的無擾切換。過程控制站與I/O模塊間的通信網絡采用了冗余配置CAN現場總線，提高可靠性。

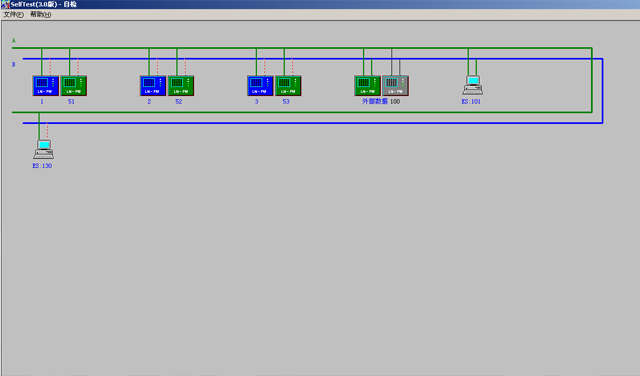

網絡配置

2.性能指標

1  轉速調節范圍：（50～3600）r/min

2  額定蒸汽參數下空轉轉速波動：£±0.1%額定轉速

3  負荷控制精度：£±2MW；

   負荷控制范圍：0～350MW；

4  控制系統不靈敏度：£0.06％；

5  轉速不等率4.5％（3％～6％范圍內連續可調）

6  甩全負荷時，最大超速£7％額定轉速，可維持空轉；

7  可靠性：計算機MTBF40000小時  系統MTBF³40000小時  控制系統可用率³99.9％。
