1.、煙氣平臺組成

主系統由主站、子站、和傳輸通道三部分組成。

主站設置在省調度中心，主要負責采集和處理子站信息，是整個系統的管理中心，是整個系統管理中心，管理全系統的數據傳輸、數據處理和數據應用以及系統運行和系統安全，并管理與其它系統的數據交換。

子站是山東電網火電機組供熱及煙氣排放監測平臺安裝在電廠側的綜合通信管理終端、采集設備、通信設備等設備的集合。采集、處理電量、供熱數據、供熱參數、脫硫數據、脫硝數據、除塵數據或其它信息，并能與綜合終端進行數據交換。

傳輸通道：主站和子站通信應通過調度數據網傳輸，應滿足調度數據網建設及二次系統安全防護相關要求配置相關設備。

2.LN2000-RTU系統

LN2000-RTU系統就是安裝在電廠側的子站系統，由綜合終端、采集設備、通信設備等組成。滿足冗余配置、熱備用要求。子站通過采集裝置完成信息的采集，采集裝置直接或通過現場通信設備間接與綜合終端通信，綜合終端完成信息的處理、統計等，通過調度數據網與主站通信。與現場各機組DCS系統、脫硫、脫硝、除塵設施、當?shù)乇O(jiān)控系統、采集裝置、表計等設備通信讀取實時信息，對實時信息定時采樣形成歷史數據存儲在綜合終端中，并將實時數據通過調度數據網上傳到主站，同時支持主站召喚其存儲的歷史數據。

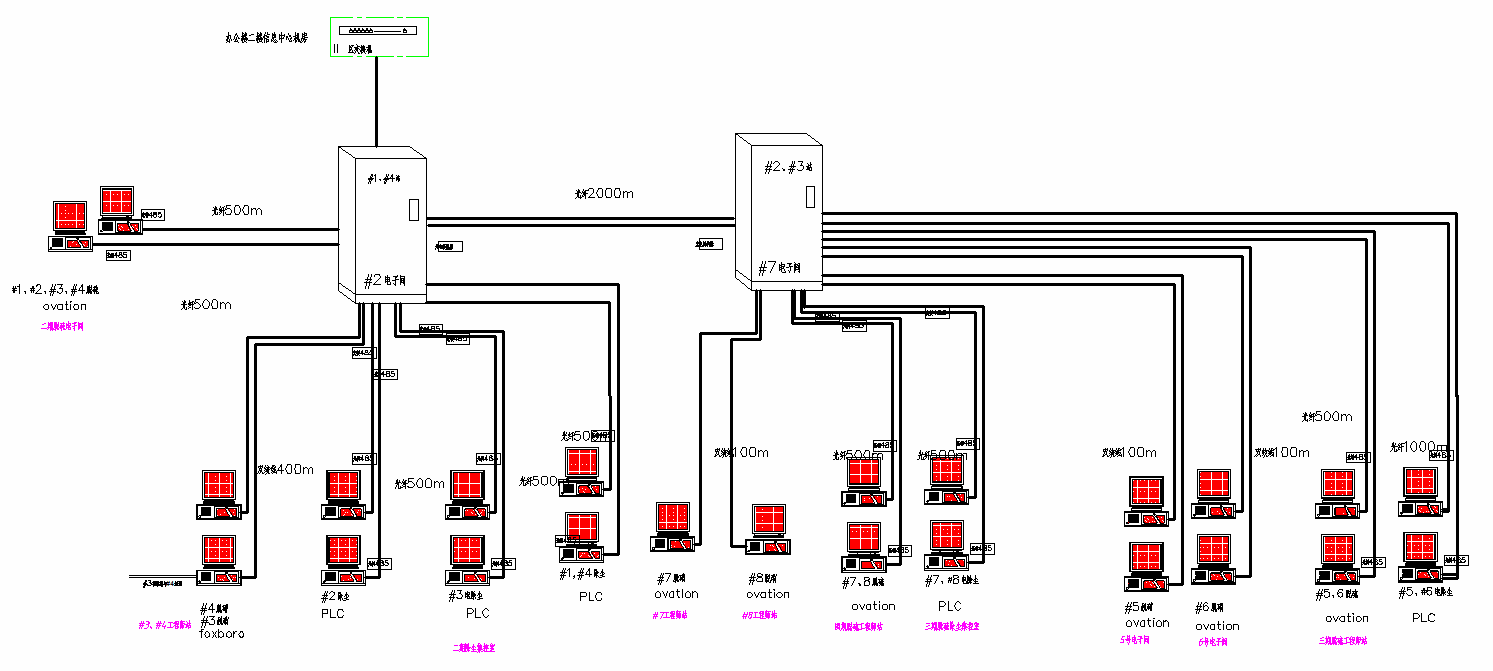

鄒縣電廠LN2000-RTU系統有兩臺上位機、兩個控制機柜、兩對控制單元、IO數據采集模塊、LNCOM通訊模塊、兩個交換機組成網絡圖如下：

3.1通訊模塊和IO數據采集模塊

3.1.1LNCOM通訊模塊有兩路冗余CAN通訊接口，兩路RS485、兩路RS232C串行通訊接口，模塊內可以實現AI、AO、DI、DO四種虛擬模塊用于與系統外通訊，同時設計有通訊狀態指示燈、通訊斷路報警繼電器輸出用于指示模塊工作狀態，四個按鍵與液晶顯示器組合，可以用來組態與查看模塊工作參數及運行狀態。

3.1.2LNAI隔離型模擬量輸入模塊有8路雙端模擬量輸入通道，各路之間電氣隔離，采用了12位分辨率A/D。在工作時，輸入的電壓或電流信號經輸入端、隔離開關、低通濾波、儀表放大器、A/D轉換后，經光電隔離接入單片機。單片機采集數據，進行軟件濾波，通過CAN通信接口與過程控制站（LN-PU）進行數據通信。

3.2軟件功能各方面包括：

3.2.1數據分析和報警

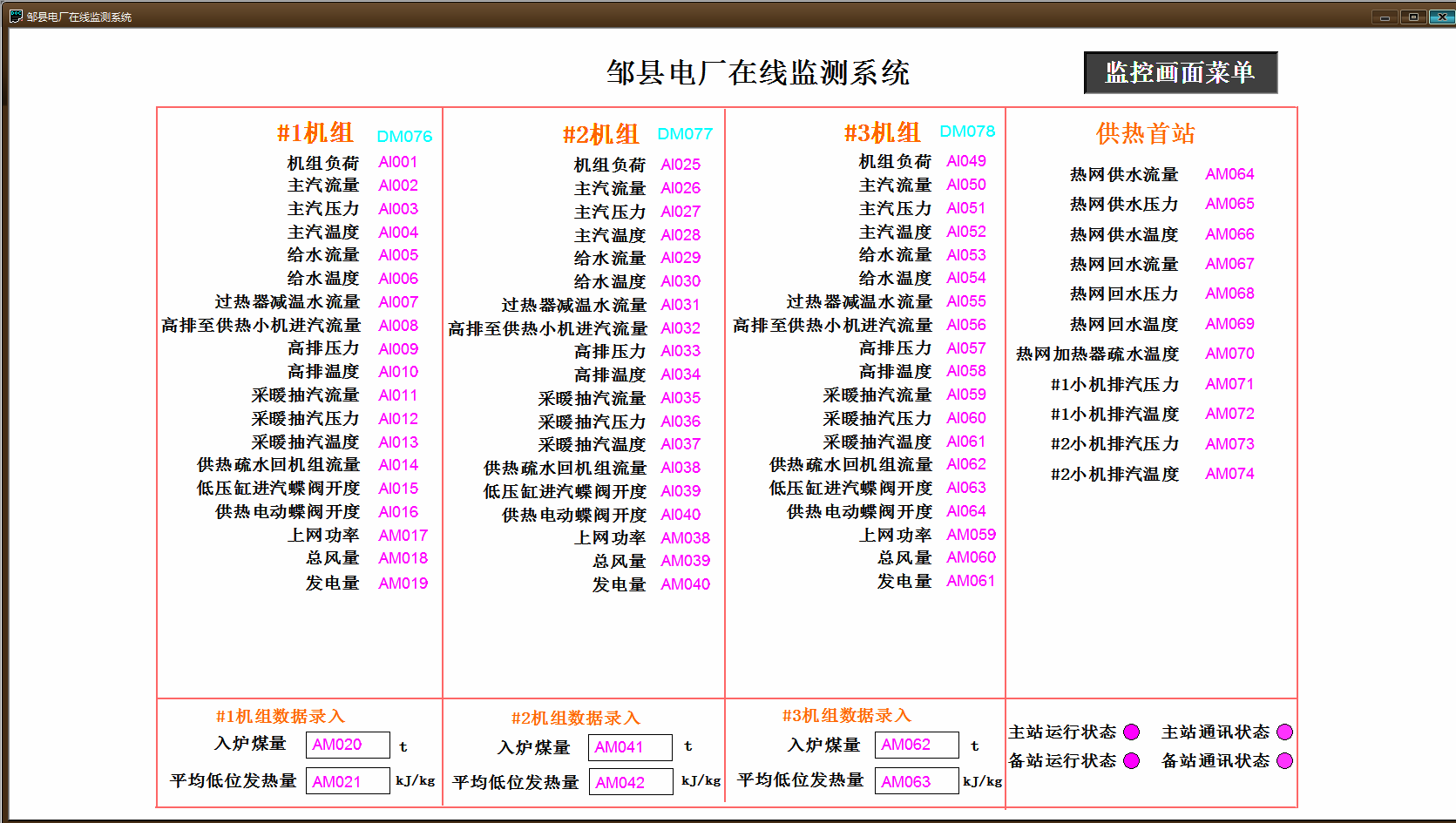

• 實時監測機組脫硫、脫硝和除塵設施的運行參數，并能通過人機界面形象直觀地顯示；

• 統計火電機組污染物排放濃度小時均值與標準值山東省火電廠大氣污染物排放標準進行比較，判斷其超限值時段，并形成統計分析報表；

• 統計、計算、分析各電廠、機組脫硫、脫硝和除塵設施的投運情況，并形成統計分析報表；

• 建立脫硫、脫硝和除塵設施運行數據的日志管理，記錄脫硫、脫硝和除塵設施運行和維護、運行事故及處理等情況；

• 當數據異常超出合理范圍時，提供報警；

• 對采集數據進行合理性校核，對不合理數據提示告警并設置異常標志。

3.2.2超限時段電量統計分析：利用從火電機組煙氣脫硫、脫硝及除塵監測平臺得到的排放超限時段統計結果，從電能量計量系統（TMR）得到發電企業實際機組上網電量，即火電機組污染物排放濃度小時均值超限時段所對應的小時上網電量及日均小時電量。

3.2.3數據存儲

• 歷史數據周期性地保存，每個量測點都可以指定一個保存歷史數據的間隔時間。

• 提供訪問歷史數據庫的接口，進行歷史數據的查詢和處理。

• 商用數據庫歷史采樣數據的定義及時間周期：提供簡單方便的采樣數據的定義手段、用戶能夠指定采樣的數據范圍、采樣數據時間周期可調，并可有多個采樣周期，重要數據采樣周期可為1s。

• 數據保存：所有采樣數據、事件、告警等信息至少保存3年。

• 可用歷史曲線形式表達周期采樣數據。

• 電廠側子站歷史數據至少保存2年，支持主站通過104規約對歷史數據文件的補采功能。

3.2.4人工錄入數據上報：組態友好的人機交互界面，操作員在工作站的監視界面上手動錄入一些人工檢測的數據例前1日的入爐煤量和入爐煤低位發熱量；人工錄入的數據可自動上報到主站。

3.2.5通道狀態監視：在監視界面上以信號燈的方式實時顯示子站與主站的通信狀態；通信出現故障時，以醒目的方式進行提示，同時產生通信故障的事項，并可告警。

3.2.6綜合終端運行狀態監視：通過監視畫面查詢各個綜合終端的運行信息，包括CPU占用率，磁盤占用率等情況，以便在發現異常情況時，能夠快速處理。

3.2.7轉發數據監視功能：監視界面能直觀查看向主站轉發的數據列表及實時數據值。

3.2.8通道運行統計：能計算通道日可用率、通道月可用率、通道中斷時間等通道統計指標，并能直觀顯示在監視界面上，可檢索、可生成統計報表。

4、結論

鄒縣電廠采用的LN2000-RTU系統煙氣監測平臺，滿足山東電網火電機組煙氣排放監測平臺對數據采集、處理、傳輸?shù)燃夹g(shù)要求，有效提高火電機組供熱及煙氣排放的監測水平，實現了對火電機組的科學管理。
