1.硬件配置及網絡結構

DCS系統共包括2個機柜及2對DPU，其中1/51 DPU為汽輪機控制系統，2/52 DPU為窯頭、窯尾余熱鍋爐控制系統，均放置在電子間內。智能I/O模塊采用DO、DI、AO、AI、RT五種類型的模塊，DO為數字量輸出模塊，其作為接收DPU的控制指令實現對電氣設備的遠方控制，DI為數字量輸入模塊，用來采集各個設備的狀態開關信號和報警信號，AO為模擬量輸出模塊，輸出信號為4—20mA信號，用來驅動變頻調節，AI為模擬量輸入模塊，主要采集4—20mA的模擬量信號，如壓力、流量、導電度等，RT為熱電阻輸入模塊，主要采集溫度參數，如主蒸汽溫度，給水溫度，冷卻水溫度等。.具體配置見表1、表2。

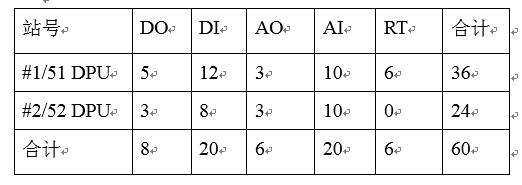

表1  I/O卡件配置

共有實際測點490個，中間變量59個，通訊測點 28個。

表2  I/O測點配置

2.系統軟件及其監控功能

LN2000 DCS以windows 2000 系統為操作平臺，并通過一系列工具軟件把余熱電站系統所需的組態、調試、維護、監控等功能融合在整個結構中，具有容易掌握，操作簡潔，界面友好等特點。

LN2000組態主要分三步：（1）使用DATABASE進行系統數據庫組態；（2）使用SAMA進行控制邏輯組態；（3）使用GRAPHIC進行監控畫面組態。 其中系統數據庫組態軟件DATABASE.EXE 完成對LN2000系統中過程控制站的配置、模塊的配置和所有數據點的配置，及所有測點的單位量程的修改查詢。數據庫可以在線查詢測點的當前值和狀態值，對于調試和檢修工作十分的便捷；SAMA圖組態以每站的頁為單位進行，用戶編制控制策略也就是對控制算法塊的組織和繪制，按照規定的數據加工流程將這些信號連接起來即可。數據庫和SAMA圖組態完成后，經過編譯下裝到DPU，即可調用執行。GRAPHIC.EXE為畫圖軟件，主要用來進行監控畫面的組態。監控畫面實時數據的刷新周期為0.5S，在不考慮設備動作時間的情況下，從操作員按下按鈕到設備反饋的顯示的時間不大于2S。

2.1為保證余熱電站的安全經濟和合理運行，LN2000設置了比較完善的熱工檢測、自動調節、聯鎖保護及熱工信號的報警裝置等。主要功能實現邏輯如下。

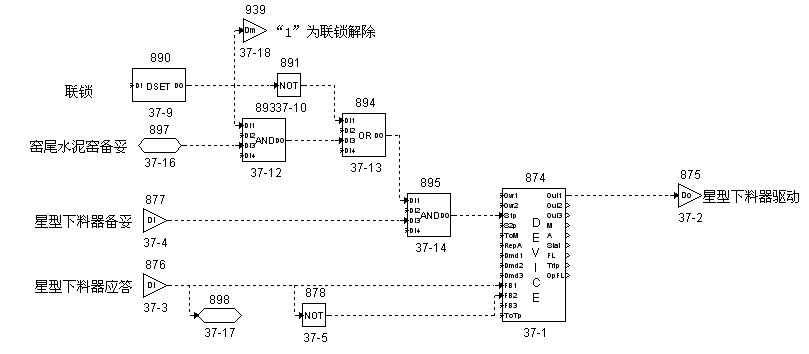

(1)星型下料器啟動允許條件：聯鎖解除時窯尾水泥窯必須備妥，投入聯鎖則與窯尾水泥窯是否備妥無關但星型下料器則必須備妥。具體實現見圖2。

圖2  星型下料器控制邏輯

(2)鍋爐1#、2#兩臺給水泵一用一備，聯鎖啟動給水泵時調節其變頻器至25%；當相應給水泵變頻電機冷卻風機跳閘時，聯鎖停止給水泵；在給水泵操作面板上設有故障復位按鈕。具體實現見圖3。

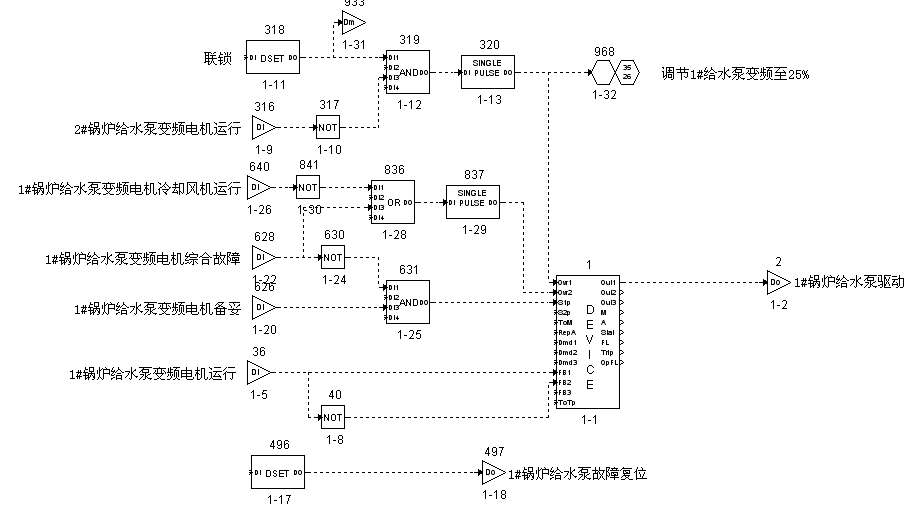

圖3  鍋爐給水泵控制邏輯

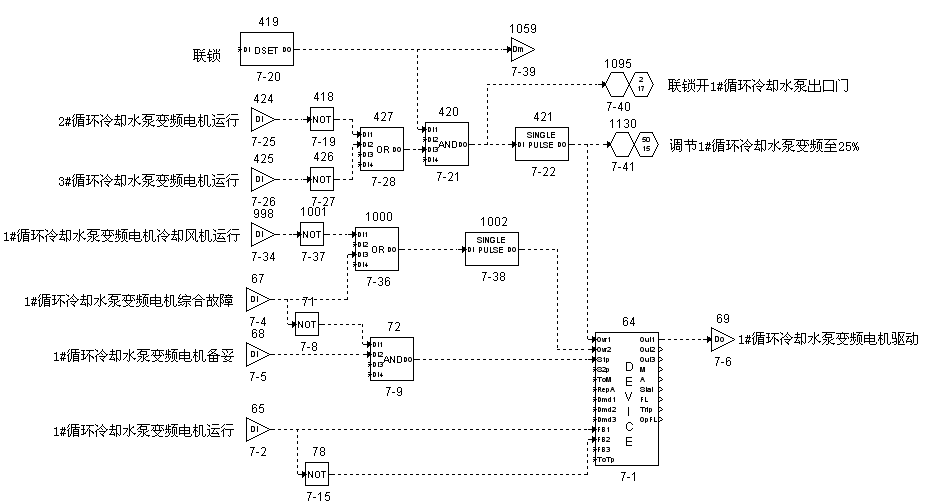

(3)余熱電站設置3臺循環水泵，兩用一備，任一運行循環水泵跳閘聯鎖啟動備用泵，同時打開相應循環水泵出口門，調節循環水泵變頻至25%。變頻調節器設有輸入輸出偏差大或設定值偏差大強切手動信號。具體實現見圖4、圖5。

圖4  循環水泵控制邏輯

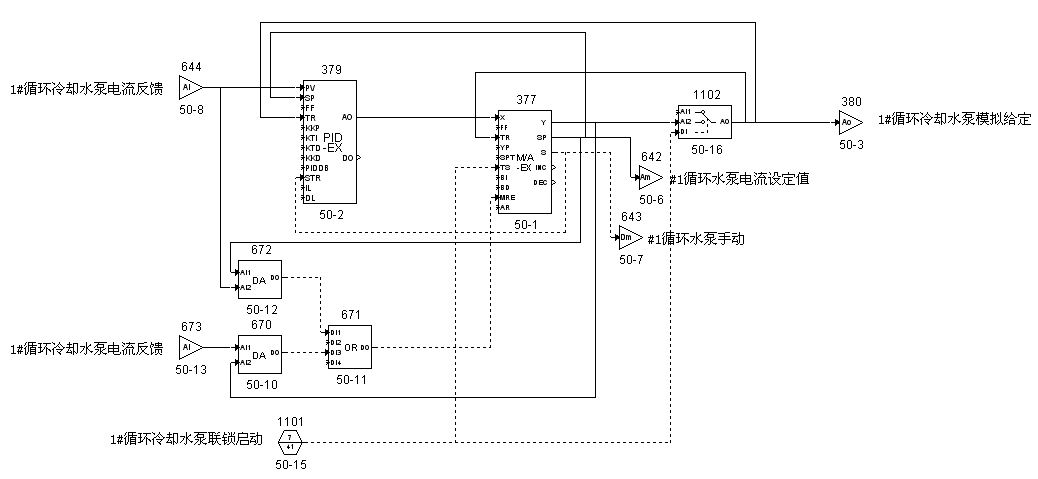

圖5  循環水泵變頻器自動調節

(4)汽輪機控制采用505調節器，在DCS上設有允許啟動，升速、降速，復位等功能。升、降速按鈕在負荷控制時切為升、降負荷。具體實現見圖6。

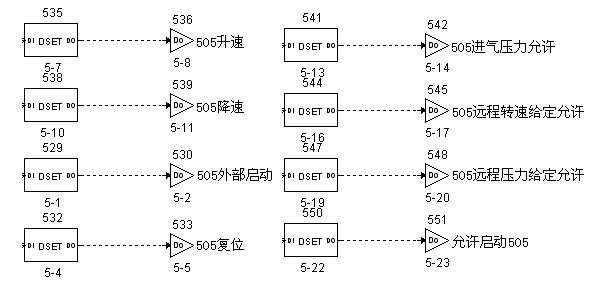

圖6  505調節器控制邏輯

(5)數據運算：給水流量及蒸汽流量等信號就地為差壓變送器，采集到的數據為壓力信號，須進行開方運算得出實際流量，同時計算出累積值。報警顯示：溫度超過設定值時去觸發繼電器動作，監視盤上有報警輸出，在余熱電站任一軸承溫度高即報警。具體實現見圖7、圖8。

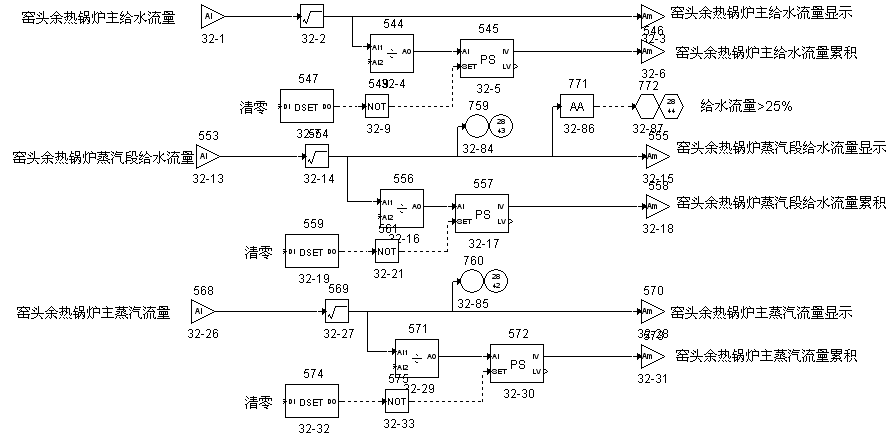

圖7  流量顯示及累積

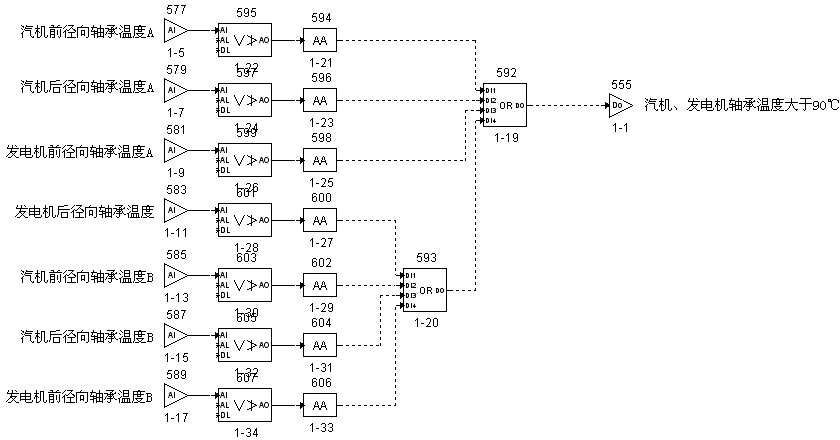

圖8  報警輸出

2.2監控功能  LN2000將監控和一些主要設備在事故狀態的緊急停車操作聯系起來，并且可以對機組的熱力系統及主輔設備進行熱工參數的控制、監視和調整，對機組的異常工況及時報警和進行事故記錄。具體實現見圖9、圖10、圖11。

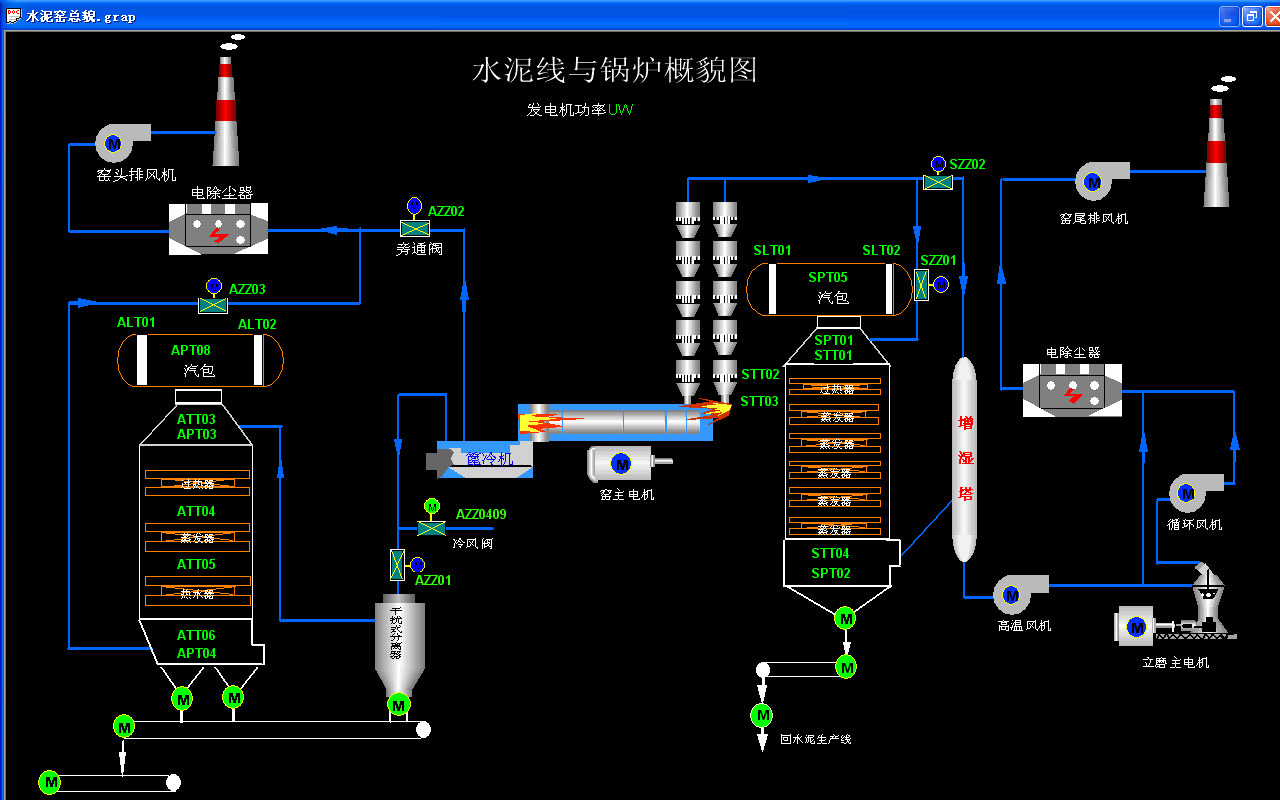

圖9  水泥窯總貌

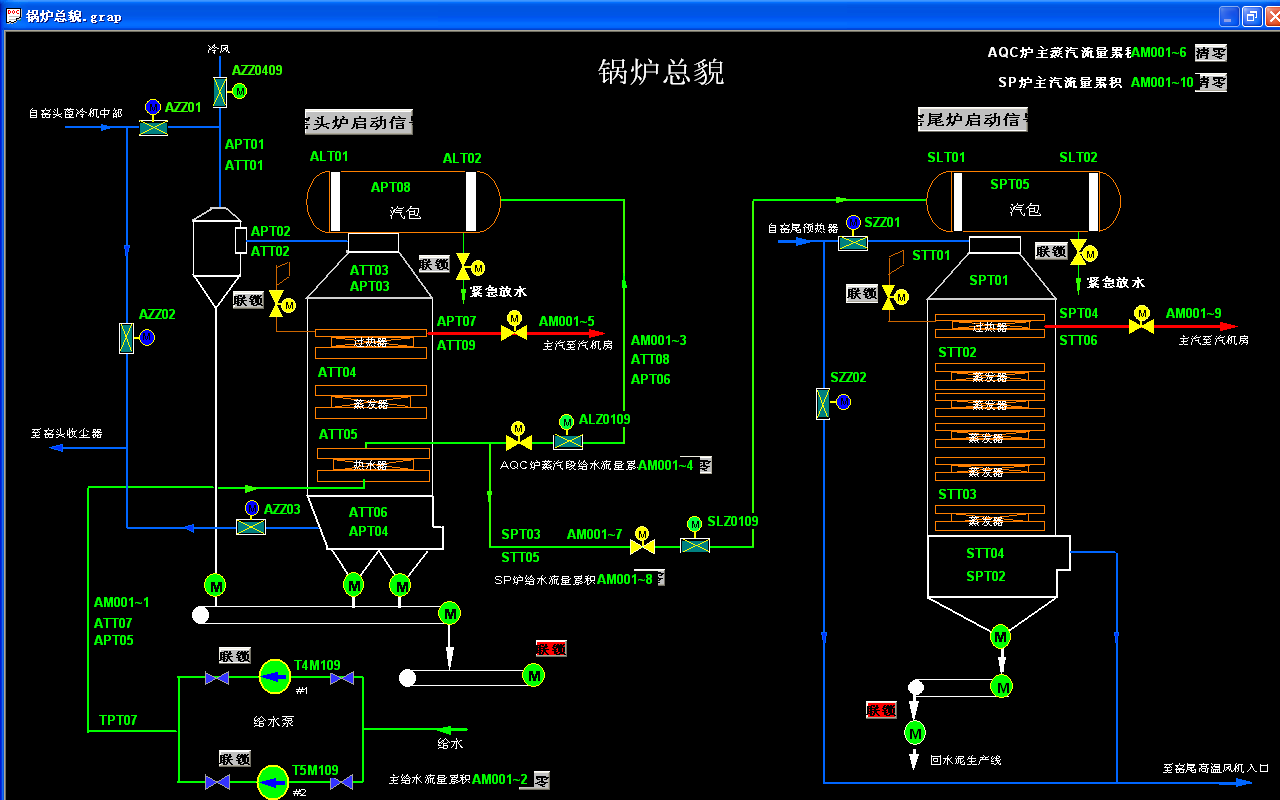

圖10  鍋爐總貌

圖11  汽水系統圖

3 .系統通訊

LN2000  DCS具有開放的通訊系統，在與其它系統接口方面提供了多種解決方案，包括以太網、CAN、Profibus、RS-232、RS-422、RS-485串口以及無線等形式，支持Modbus、Modbus-Tcp、CDT、OPC、Profibus-DP等多種協議，可與其它DCS、MIS、SIS、 PLC、智能儀表等第三方產品實現無縫連接。

水泥窯生產線控制系統為AB系統，經商定采用OPC協議進行通訊。在余熱電站DCS系統工程師站添加一塊網卡，接入水泥線PLC以太網，配置IP地址，加載LN2000 OPC通訊程序。通訊測點既有從水泥生產線采集的，如窯頭余熱鍋爐進口、出口、旁道調節閥閥位，窯尾余熱鍋爐出口、旁道調節閥閥位，高溫風機進口溫度、壓力，水泥生產線生料投料量，熟料產量等，也有傳送到水泥生產線的數據，如窯頭余熱鍋爐出口廢氣溫度、壓力，窯尾余熱鍋爐進口廢氣溫度、壓力，窯尾余熱鍋爐出口廢氣溫度、壓力等。

   目前水泥窯余熱發電均是在水泥生產線投產后，以技術改造形式建設的。在進行水泥生產線的設計時，基本上未考慮余熱發電的要求，這樣就給余熱發電系統的設計和建設帶來不小的困難。此2500t/h水泥生產線的純低溫余熱發電的成功運作將會給其他同行提供一定的借鑒，該發電機組采用LN2000  DCS作為其主控系統，LN2000穩定可靠的硬件和靈活強大的軟件功能為該余熱發電機組的控制和安全運行提供了可靠的保證。
