目前電廠脫硝方法主要有選擇性催化還原法（SCR）和非選擇性催化還原法（SNCR）以及在二者基礎上發展起來的SNCR/SCR聯合煙氣脫硝技術。這三種煙氣脫硝技術均有各自的優缺點。
SNCR技術的原理是在鍋爐內適當溫度（一般為900～1100℃）的煙氣中噴入尿素或氨等還原劑，將NOX（氮氧化物）還原為無害的N2（氮氣）、H2O（水）。根據國外的工程經驗，該技術的脫硝效率約為25%-50%，在大型鍋爐上運行業績較少。
SCR技術是將SCR反應器布置在火電機組鍋爐省煤器和空氣預熱器之間，煙氣垂直進入SCR反應器，經過各層催化劑模塊將NOX還原為無害的N2、H2O。上述反應溫度可以在300℃-400℃之間進行，脫硝效率約為70%-90%，在大型鍋爐上具有相當成熟的運行業績。
SNCR/SCR混合煙氣脫硝技術是集合了SCR與SNCR技術的優勢而發展起來的，該技術降低了SCR系統的裝置成本，但技術工藝系統相對比較復雜。該技術更適合含灰量高、脫硝效率要求較高的情況。

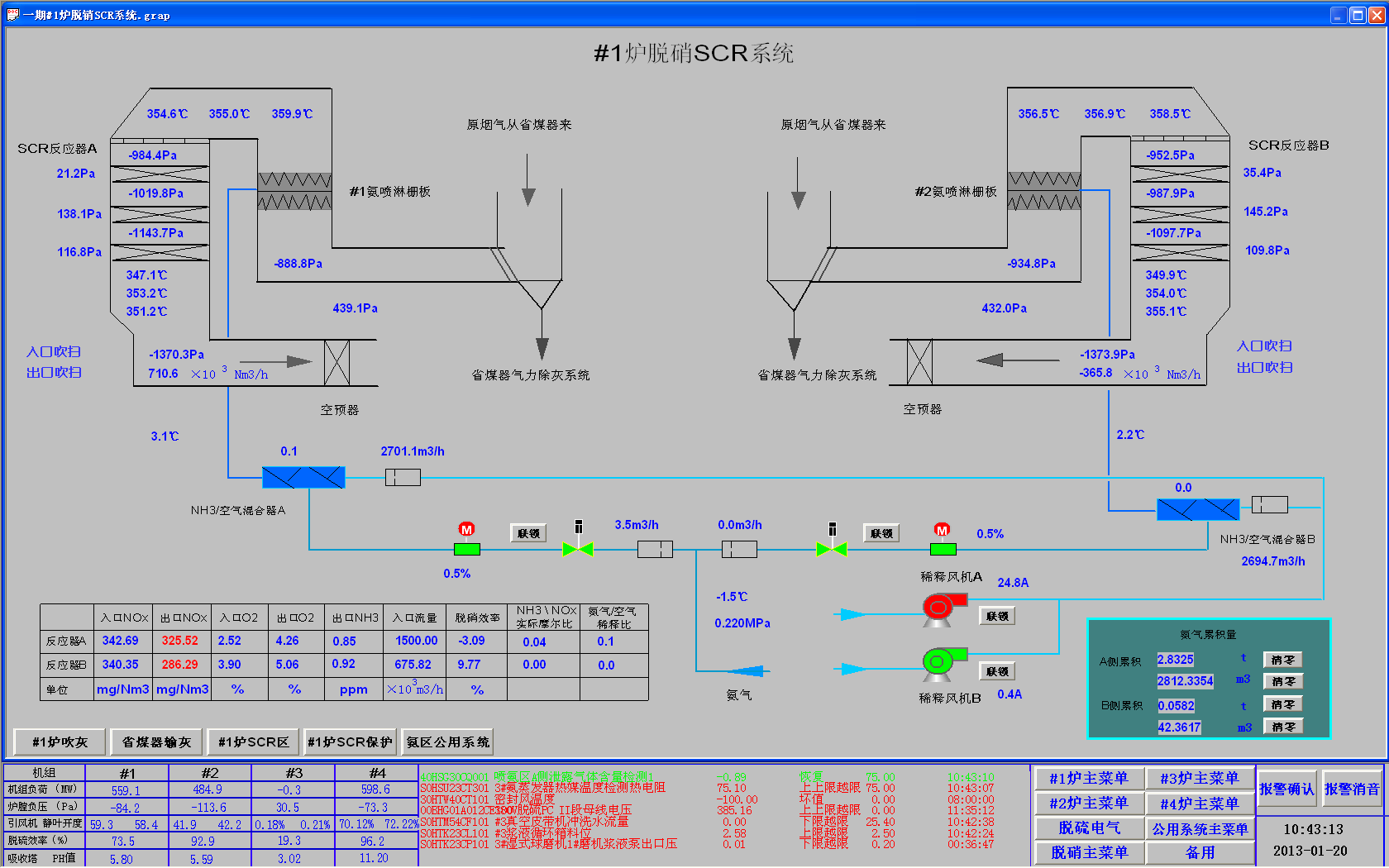

山西河曲發電廠的脫硝控制系統采用山東魯能控制工程有限公司的LN2000分散控制系統，對脫硝的保護，順序控制，調節系統控制等進行了全程的控制。

該套脫硝控制系統與脫硫系統組成一套完整的脫硫脫硝控制系統，共有25對控制站，其中脫硫占19對，脫硝占6對。

測點總數8993個，分配如下 AI點1108個，  RTD點576個，  TC點64個,  AO點200個,  DI點4743個,  DO點2302個。

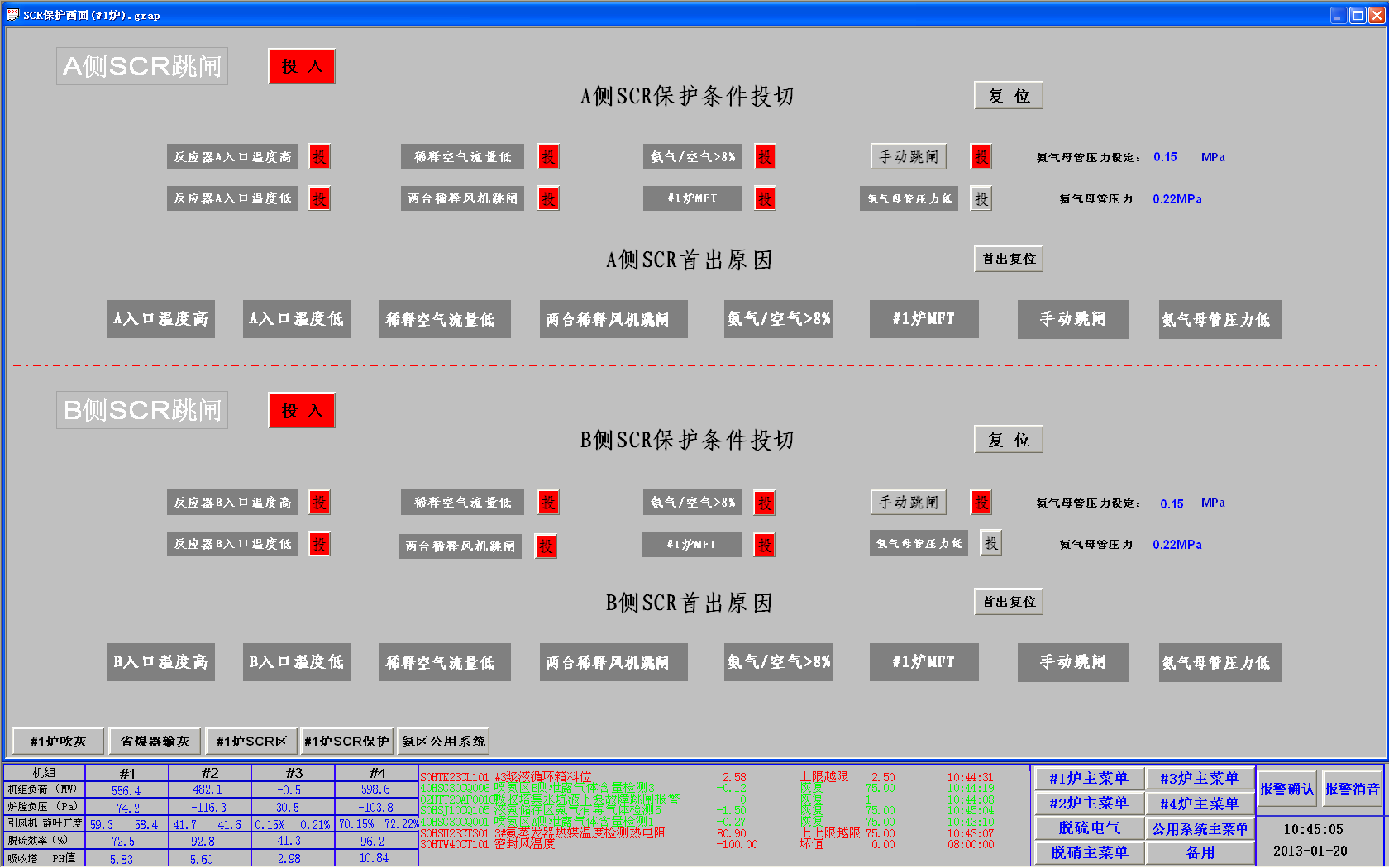

一.   脫硝 DCS 跳閘保護邏輯

1.IS-1（INTERLOCK GROUP 1 保護邏輯 1) ：SCR 反應器 A 跳閘邏輯；

1.——跳閘條件（OR）：

a.手動跳閘；或；

b.SCR 反應器 A 入口溫度＞420 ℃，延時 30s 或；

c.SCR 反應器 A 入口溫度＜300  ℃或；

d.鍋爐 MFT 或；

e.稀釋空氣流量（10HSG21CF101）≤2000Nm3/h，延時 30S，或；

f.氨氣/空氣比例>8%，或；

g.稀釋風機 A（10HSG10AN001）跳閘且稀釋風機 B（10HSG15AN001）跳閘或；

h. 氨氣母管供氨壓力（10HSK30CP101）低（可選）。

i.

2.——跳閘動作：

快關 SCR 反應器 A 入口噴氨關斷閥（10HSK31AA003）和調節閥（10HSK31AA101）（調 節信號設定為 4mA）；

二、順序控制

主要有稀釋風機系統、混合器入口關斷門、聲波吹灰吹灰控制邏輯、省煤器除灰系統，我們這里選典型的聲波吹灰吹灰控制進行說明。

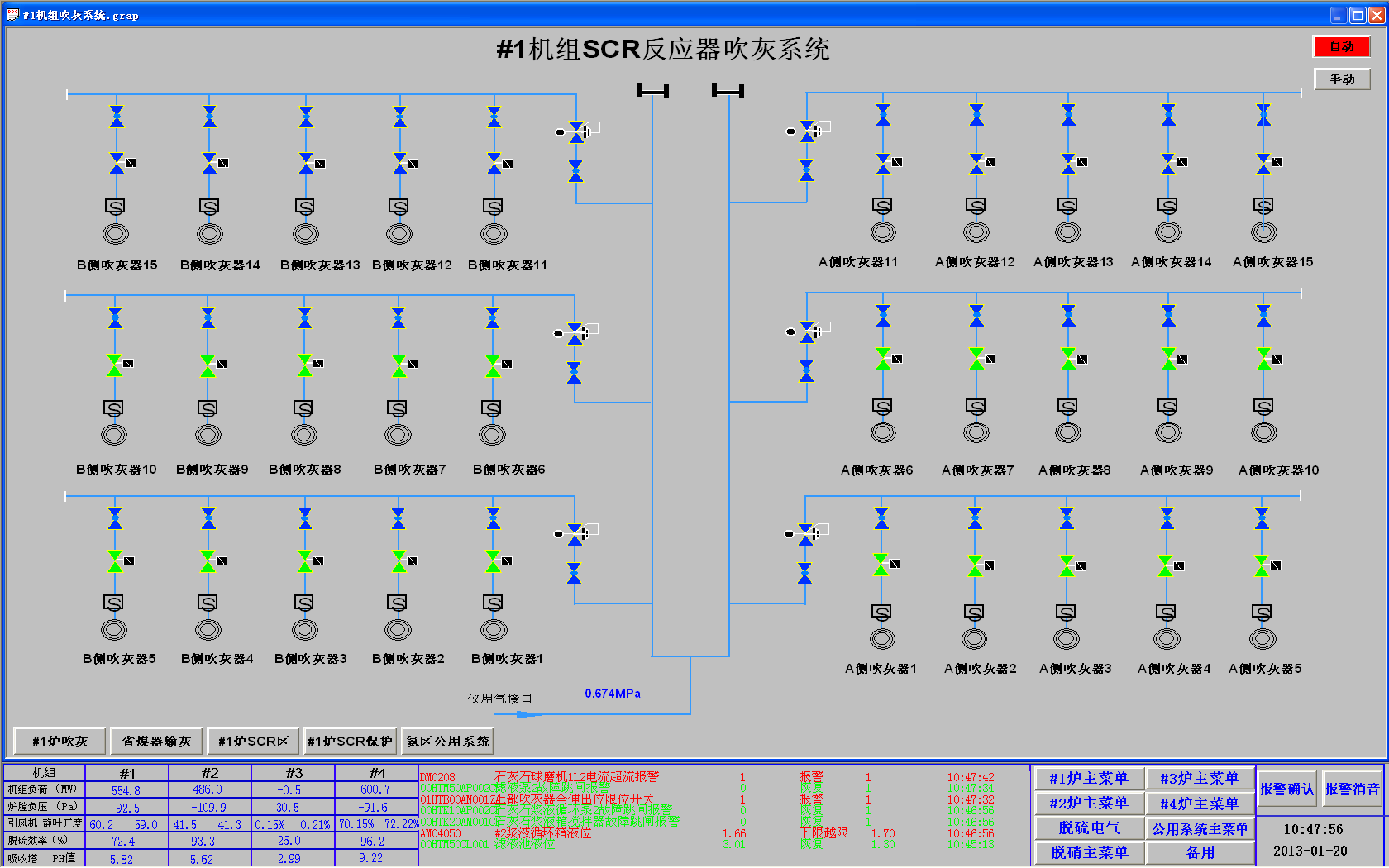

聲波吹灰吹灰控制邏輯

3.1 聲波吹灰器編組說明

每個聲波吹灰器每 10min 發聲 10s。編組時同層相鄰 2 個聲波吹灰器編成一組，落單的一個編成一組

3.2 順控邏輯（每臺反應器安裝中層和下層吹灰器時使用，上層為預留，每臺機組共 12 組）

——允許啟動條件： 無

——自動啟動：上個吹灰順控結束。(本吹灰順控為循環運行)

（說明：每次動作同一組內兩臺臺吹灰器同進同退）

3.3 順控邏輯（每臺反應器安裝上層、中層和下層吹灰器時使用，每臺機組共 18 組）

——允許啟動條件： 無

——自動啟動：上個吹灰順控結束。(本吹灰順控為循環運行)

（說明：每次動作同一組內兩臺臺吹灰器同進同退）

三、調節系統

1.      SCR 反應器氨氣噴射量調節

控制方法如下所述：

1.        計算鍋爐煙氣流量 a）鍋爐煙氣流量的計算是依據燃料成分分析結果，以及鍋爐燃燒的空氣流量、燃料量等來進行。脫硝系統最低投運負荷為 50%，此負荷率可不用投油助燃，因此鍋爐煙氣流量最終可 依據煤質分析結果計算煙氣流量。煙氣流量的具體內容參閱圖 1.4.2 煙氣流量參考資料。 b）對負荷變化較大的情況，需要加入超前-滯后預噴氨修正回路。

負荷變化的幅度由 MRY 監測得到。如果負荷變化大，切換繼電器 T3 接通，執行超前-滯 后預噴氨修正回路。

當負荷沒有變化時或變化較小時，超前-滯后預噴氨修正回路不工作（b    c）。

2.        NOx 含量計算

a.       計算出的煙氣流量 DFGA 與反應器入口 NOx 濃度（純凈 NOx）的乘積就是 NOx 流量信號 E。

E（NOx 流量信號）= DFGA（煙氣流量）x D（入口 NOx 濃度）

b.       函數 FG1 用做從鍋爐空氣流量到 NOx 濃度（純凈 NOx）的轉化計算，該函數可根據運 行數據進行擬合。這個信號在 NOx 分析儀處于維修或故障時起作用，此時 T1 開關進行切換。

3.        氨氣流量計算

a)       計算出的 NOx 流量信號 E 與反應器出口 NOx 變量設定回路的修正摩爾比信號 F 相乘， 得到的就是所需要的 NH3 流量信號 G。

G(所需要的 NH3 流量信號)=E(NOx 流量信號 E)xF(修正摩爾比)

b)      NH3 流量信號需要考慮負荷變化的影響和煙氣分析儀的時滯特性。G 與超前-滯后回路 輸出信號 H，微分回路輸出信號 I、出口 NOx 變化設置回路的輸出信號 J 的和就是系統所需的 氨氣流量信號 K，信號 K 比信號 G 更易于對負荷的變化做出響應。

4.        氨氣流量調節閥控制

氨氣流量調節閥是由所需的氨氣流量信號 K 與控制器修正后的氨氣流量信號 L 的偏差來控制的。純氨氣的流量在氨氣噴射母管中由其溫度和壓力值進行修正。

2.      固定摩爾比控制

控制方法如下所述 控制基本原理（固定摩爾比控制），具體地說，控制方法如下：

（氨氣流量）=（氣體流量）x（氮氧化物濃度）x（摩爾比）

由鍋爐空氣流量到煙氣量的計算與出口 NOx 常量控制方法的計算方法相同。

a)       煙氣流量計算

鍋爐煙氣流量的計算是依據燃料成分分析結果，以及鍋爐燃燒的空氣流量、燃料量等來 進行。脫硝系統最低投運負荷為 50%，此負荷率可不用投油助燃，因此鍋爐煙氣流量最終可依 據煤質分析結果計算煙氣流量。

b)     NOx 流量信號

上述煙氣流量（DFGA）乘以反應器入口 NOx 濃度是計算出的 NOx 流量信號。 E

（NOx 流量信號）=DFGA（煙氣流量）x D（入口 NOx 濃度）

函數發生器 FG1 是用來把鍋爐空氣流量轉化出 NOx 濃度（A），具體函數可根據運行參數擬合。這個信號(A)在 NOx 分析儀維護或者故障時采用（T1 為開關 b-c 側）

c)      計算出必需的氨氣流量。 摩爾比能從脫硝效率計算得出，具體定值可在調試時確定。G(所需要的 NH3 流量信號)=E(NOx 流量信號 E) x (固定摩爾比) 凈氨氣的流量通過氨氣噴射母管的溫度和壓力修正。（當溫度差在高低溫度周期改變很大并且當壓力變化很大時，誤差增加。）

d)     超前-滯后預噴氨控制

為了修正 NOx 反應器催化劑反饋滯后和 NOx 分析儀響應滯后，超前-滯后預噴氨預噴射氨 氣實施如下：

煙氣流量信號（DFGA）被用作負荷變化信號。對于負荷變化信號有必要采用一個盡可能 迅速的預測 NOx 變化的信號。在某些情況下，也可用發電量需求信號、主蒸汽流量信號，這 些信號比煙氣流量信號（B）更迅速的預測 NOx 變化。如果荷載變幅很大，切換繼電器 T3 接 通，執行超前-滯后預噴氨氣修正回路。當負荷無變化時，無需執行超前-滯后預噴氨修正。

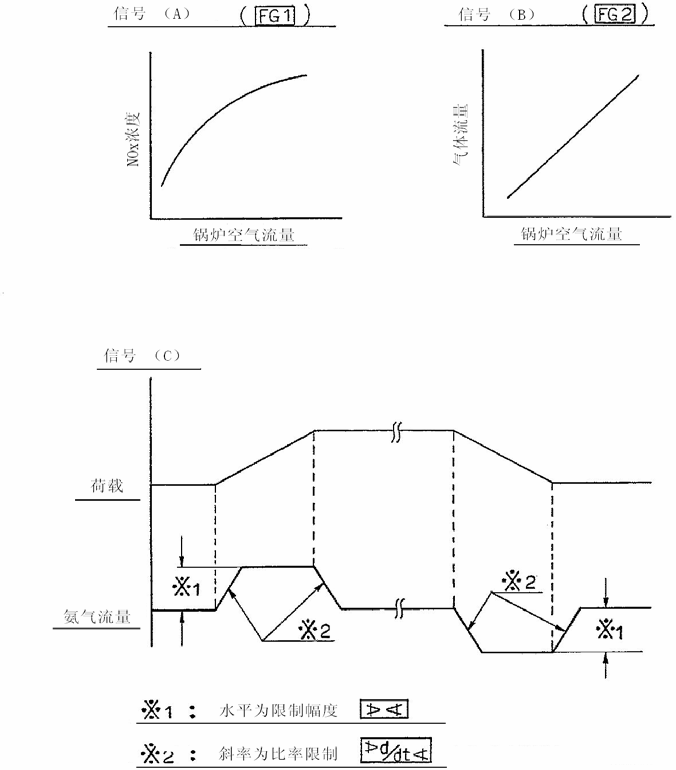

對大的負荷變化情況下，超前-滯后預預噴氨修正的方法見如下示意圖。

3.      控制方式切換

在脫硝系統運行過程中，當脫硝效率低于設計脫硝效率工況下，采用出口 NOx 常量控制 調節方式控制進入脫硝系統的噴氨量；當脫硝效率高于脫硝效率工況下，需切換到固定摩爾 比控制方式以控制進入脫硝系統的噴氨量。在噴氨量調節控制邏輯設計中應按兩種控制方式 進行設計并可實現手動、自動切換。

      該套系統投入運行以來，取得了良好的社會效益，為我們的環境治理做出了應有的貢獻。
